유플러스 공유기 하위 ipTIME 공유기 WireGuard VPN 서버 설정

구축 환경

  - 집: 구축 아파트

  - 통신사: 엘지 유플러스 (LG U+)

  - 속도: 500Mbps (반기가)

  - 공유기: 통신사 제공 GAPD-7500



원래는 ipTIME공유기를 사용하고 있었으나

기본 제공 된 공유기가 WIFI 6를 지원하기도 하고

여러 장비를 주렁주렁 설치하기가 보기 좋지 않아

다소 불편하고 제공되는 기능이 적어도 GAPD-7500 공유기를 사용했습니다.



최근 LAN포트가 하나 뿐인 방에 추가로 LAN포트가 필요한 상황이 발생해서

예전에 사용하던 ipTIME공유기를 GAPD-7500 하위에 연결하여 허브로 사용할까 생각하고 꺼냈습니다.

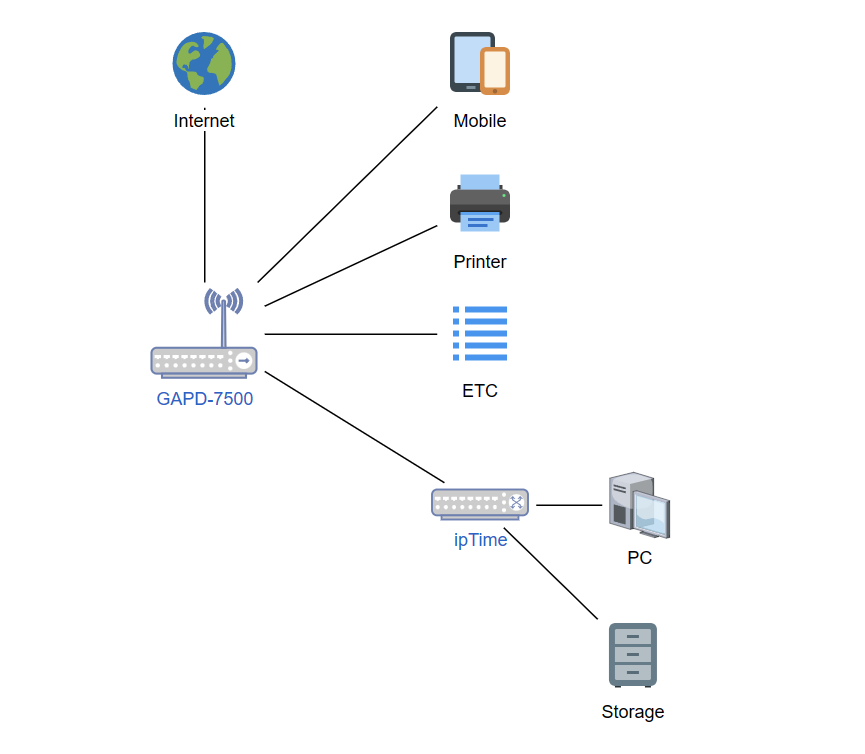

대충 다음과 같이 구성되었습니다.



구축 환경



ipTIME은 여러 글을 검색해서 [허브/AP모드 내부 게이트웨이] 모드로 동작하도록 설정하였습니다.

ipTIME의 DHCP서버도 중지 됩니다.

이 때는 ipTIME의 WAN포트는 사용하지 않고

GAPD-7500의 한 가닥이 ipTIME의 1~4번 포트 중 하나에 연결되도록 합니다.

이제 ipTIME 공유기의 2~4번 포트 (3곳)에 유선 기기를 연결할 수 있습니다.



* 참고로 ipTIME 공유기는 GAPD-7500으로부터 별도의 IP를 할당 받습니다.

* ipTIME 공유기 관리 접속은 할당 받은 IP:80 (기본)포트로 가능합니다.

ipTIME 공유기에서 사용 불가능한 기능 (일부)

  - NAT 설정

  - 포트포워딩

  - 고정 IP 할당

ipTIME 공유기에서 사용 가능한 기능 (일부)

  - DDNS

  - WOL

  - WireGuard vpn



GAPD-7500에서 사용 불가능한 기능

  - ipTIME에 연결 된 기기의 IP 목록 확인 및 고정 IP할당





WireGuard 서버 설정

  - ipTIME > 고급 설정 > VPN 설정 > WireGuard 서버 설정

  - WireGuard 서버 : (O) 실행

  - 인터페이스 주소 : 기본 값 (10.0.254.1/24)

  - 포트 : 임의의 값 (ex) 53460

  - VPN 내부 통신: NAT (on) - 클라이언트가 내부 IP와 동일한 대역을 할당 받기 위해서는 선택

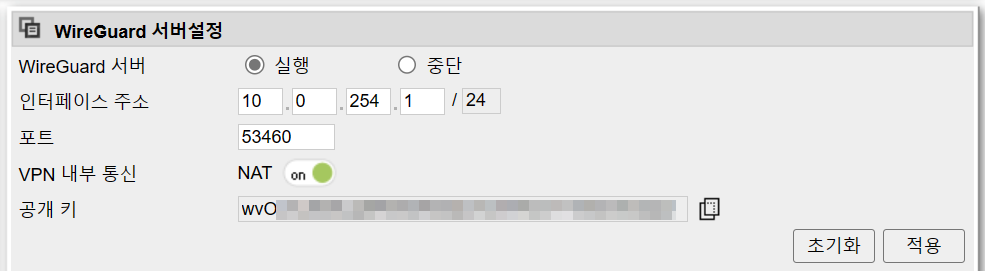

ipTIME 공유기 WireGuard 서버 설정





GAPD-7500 네트워크 설정 > NAT 설정 > 포트포워딩

  : 외부에서 접속 시 ipTIME 공유기로 WireGuard가 사용하는 포트를 전달해주어야 하므로

     - 서비스 포트 - 53460 (WireGuard서버 설정 시 포트)

     - 프로토콜 - UDP

     - 내부 IP 주소 - ipTIME 공유기가 할당 받은 내부 IP 주소

     - 내부 포트 - 53460 (WireGuard서버 설정 시 포트)

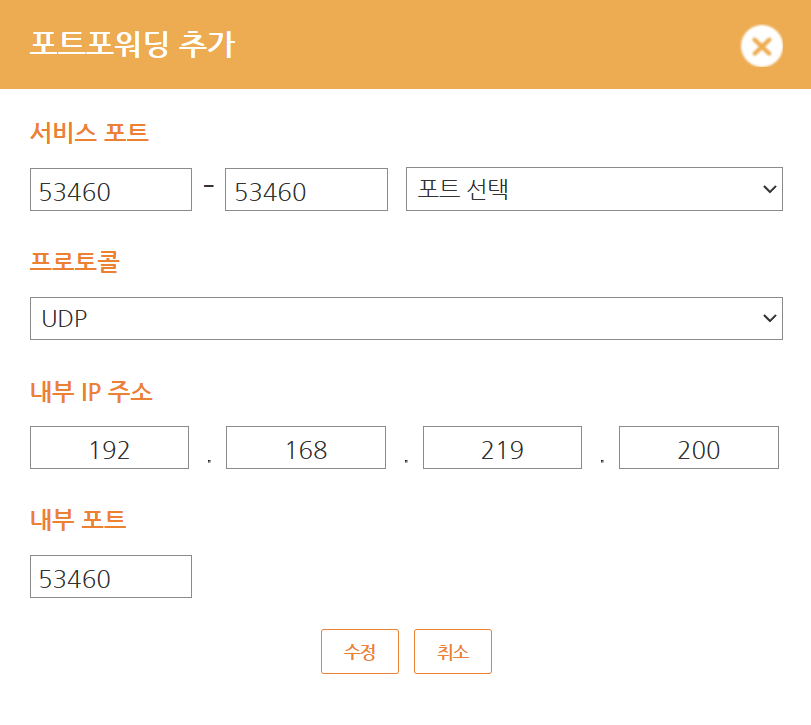

GAPD-7500 포트포워딩 설정





이후 각 클라이언트 기기에서 WireGuard 사용법에 맞게 피어를 추가하시면 됩니다.



** GAPD-7500의 DHCP 서버는 연결된 기기를 192.168.219.100 부터 자동 할당

** GAPD-7500에서 고정IP 설정은 192.168.219.100 ~ 이후부터 가능

** 고정IP로 사용하고자 하는 기기는 IP설정에서 대략 192.168.219.50 ~ 99까지가 충돌 회피를 위해 추천
