LGU+ GPAD-7500 공유기와 함께 IPTIME 공유기 사용

서론

필자는 엘지유플러스 반기가 상품을 사용하고 있습니다.

그러면서 GPAD-7500 이라는 통신사 제공 유무선 공유기를 함께 지급받아 사용하고 있는데요.

이 공유기는 WIFI6를 지원하고 있어 기본적인 성능은 무척 좋은 편입니다.

그래서 사제공유기를 따로 쓰지 않아도 훌륭하게 사용할 수 있는데요.



다만, NAS를 구성한다던지 내부 네트워크를 좀 더 유연하게 사용하기 위해서는

좀 더 다양한 기능을 공유기가 지원해주어야 하는데

통신사 제공 공유기는 딱 기본적인 기능만을 제공하고 있는데다가

GPAD-7500은 간단한 설정 하나만 변경해도 재시작을 하는데 1분~1분40초까지 걸리는

매우 불편한 사용성을 가지고 있다보니

많은 분들이 IPTIME과 같은 사제 공유기로 변경하거나 함께 사용하는 상황입니다.



하지만, 반기가(500M) 상품을 사용하면 통신사가 제공하는 공유기를 사용하지 않으면

100M속도 밖에 나오지 않는 문제들이 있습니다.



제가 사용하는 PC가 있는 방에 LAN선이 하나만 인입되어 있다보니

최근에 미니PC를 추가하면서 무선이 아닌 유선으로 사용하려고 하니

LAN포트가 모자라서 유플러스 공유기 하위에 기존에 사용하던 IPTIME 공유기를 연결하려고 해보았습니다.



검색을 해보니 유플러스 공유기를 브릿지 모드로 사용하면

하위에 IPTIME 공유기의 기능을 온전히 사용할 수 있다는 글 들이 꽤 검색이 되었고

아니면 IPTIME H5008-IGMP같은 허브를 사용하는 방법 등이 존재하였는데

저는 단순히 스위칭 허브 기능과 IPTIME 공유기의 DDNS, WOL 기능만을 이용하길 원했기에

그 설정을 위해 다소 삽질을 하였고

아쉽지만 일단은 원하는 구성을 하였기에 포스팅으로 기록을 남겨봅니다.



특히 모든 네트워크가 동일한 내부 네트워크 대역을 가져야만 모든 기기가 원할하게 통신할 수 있기 때문에

최상단 공유기인 유플러스 공유기가 제공하는 192.168.219.1 ~ 192.168.219.254 대역을 사용하게 구성했습니다.



통신사, 기기

통신사: LGU+ (엘지유플러스) 500M 인터넷 + TV

공유기1: LGU+ GPAD-7500

공유기2: IPTIME A6004NS-M



네트워크 구성도

                 LG 유플러스 공유기 (GPAD-7500)

                                |

       --------------------------------------------------------

       |                         |                                        |

셋탑박스               (WIFI)             ipTIME A6004NS-M (허브/AP 모드) (x.x.x.200)

                                                                          |

                                           -------------------------------------------------------

                                           |                               |                                |

                               PC  (x.x.x.190)              NAS (x.x.x.191)          .........



GPAD-7500 설정

- NAT 설정

- 포트포워딩



NAS등 내부에서 특정 포트를 통해 서비스를 제공하거나 사용하지 않는다면

GPAD-7500은 설정을 변경할 곳이 없습니다.



저는 내부 서비스 구성 및 외부 서비스를 위해

포트포워딩 등의 구성은 최상단 공유기인 GPAD-7500에 위임하였습니다.

사실 이렇게 불편하게 설정하고 유지보수가 가능한 환경은 구성하고 싶지 않았지만

이 방법이외에는 또 다른 문제들이 발견되어 GPAD-7500의 구성으로 만족하기로 했습니다.



A6004NS-M 설정

- 허브/AP모드 사용

- WAN 포트 비움

- GPAD-7500 -> A6004NS-M 1번 포트

- A6004NS-M 2, 3, 4번 포트 -> PC, miniPC, NAS



!!! 유플러스 공유기와 IPTIME 공유기와의 연결 시에 IPTIME 공유기의 WAN 포트에 연결하지 않습니다.

!!! IPTIME 공유기의 1~4번 포트 중 하나에 연결해야 합니다.

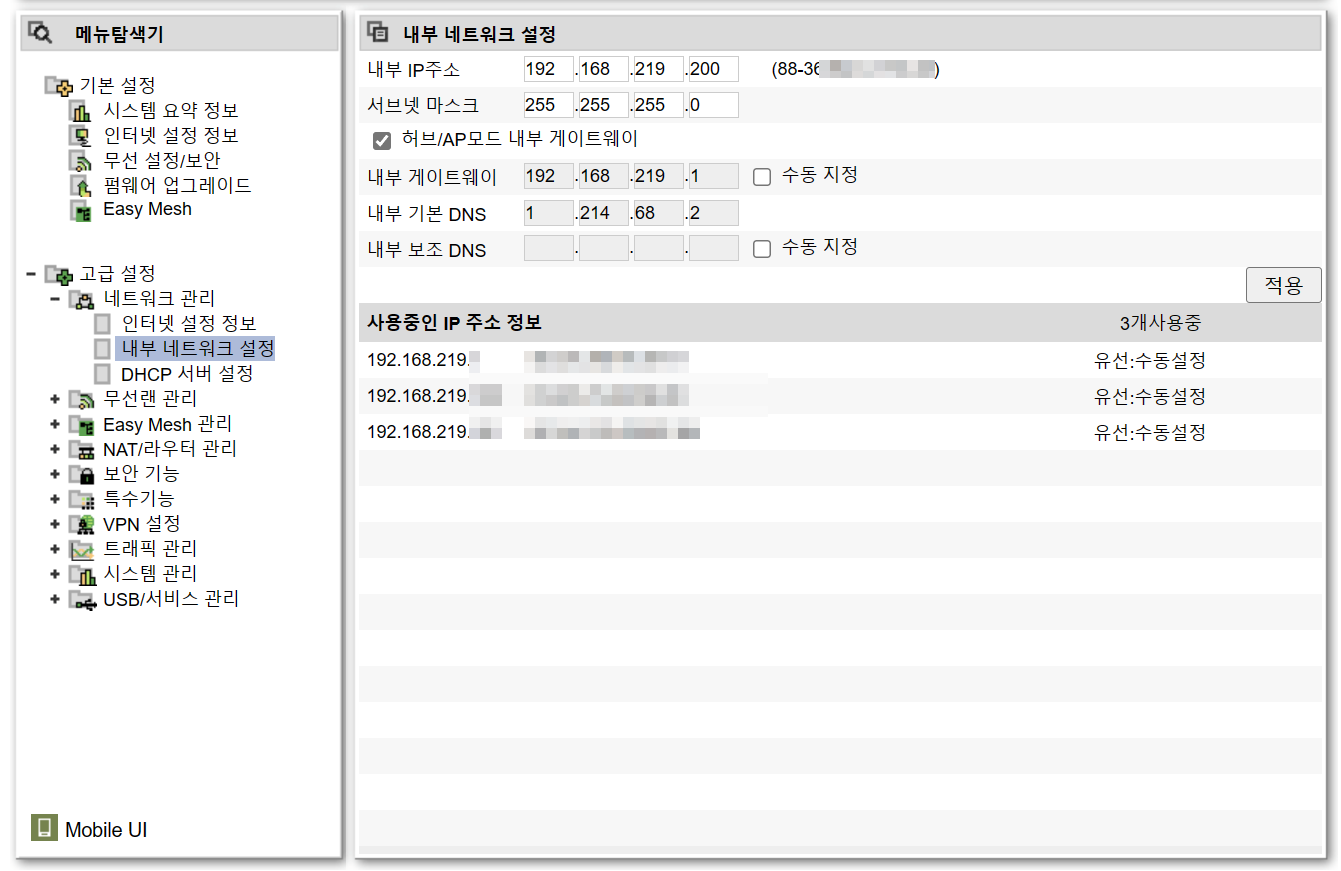

고급 설정 > 네트워크 관리 > 내부 네트워크 설정

[유플러스 GPAD-7500 기준으로 작성 되었습니다.]



내부 IP 주소: 192.168.219.200

                     - 유플러스 공유기가 제공하는 내부 IP 대역 중 하나를 임의로 지정. 여기는 200

서브넷 마스크: 255.255.255.0

                     - 유플러스 공유기의 설정 정보에서 확인되는 서브넷 마스크와 동일하게 입력

[v] 허브/AP모드 내부 게이트웨이

                     - 사용에 체크 -> 공유기 자동 재시작

                     - 내부 게이트웨이는 자동으로 선택 됨 (ex) 192.168.219.1

                     - 내부 기본 DNS (ex) 1.214.68.2

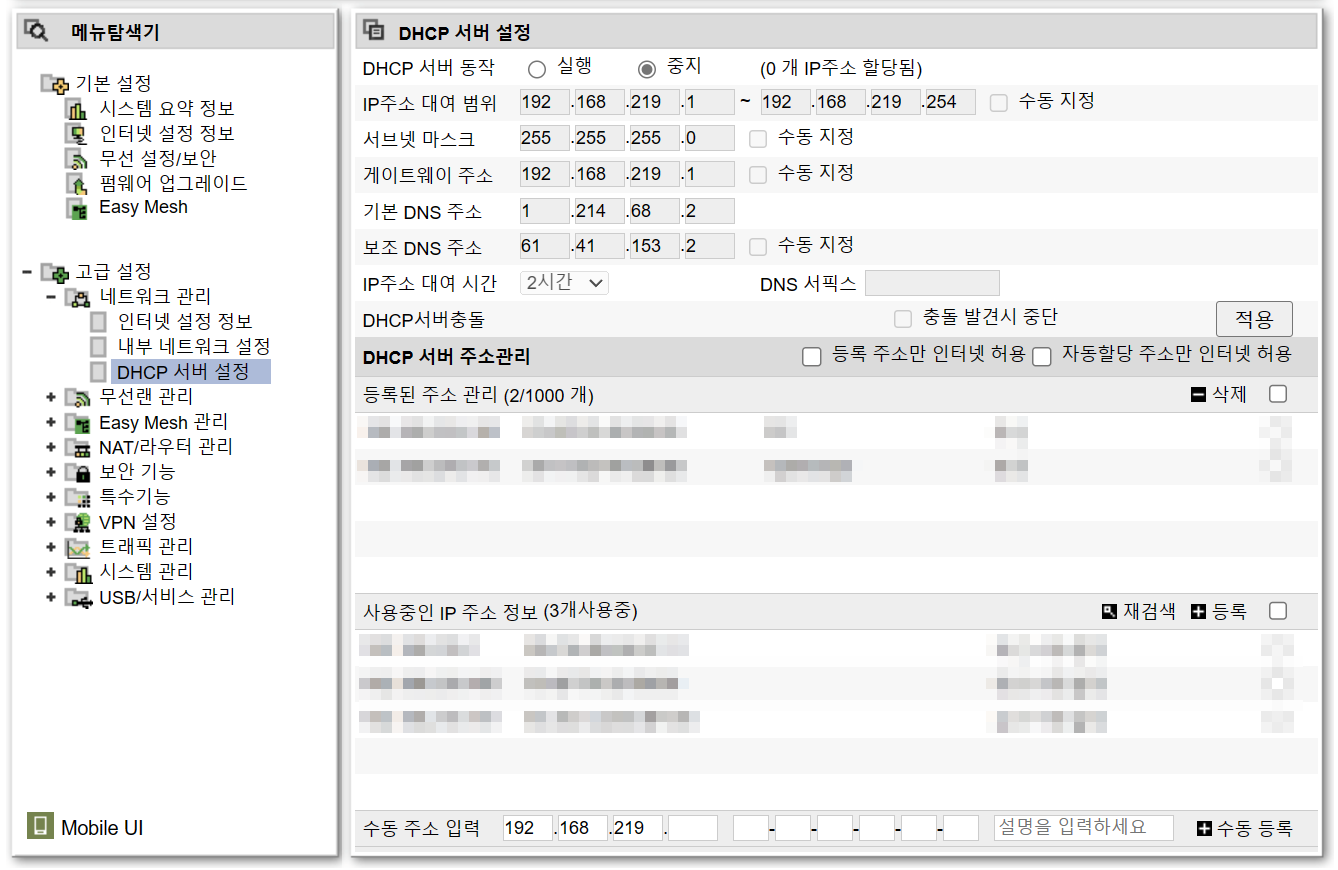

고급 설정 > 네트워크 관리 > DHCP 서버 설정

DHCP 서버 동작 : [v] 중지

                     - 허브/AP모드 사용에 체크하면서 자동으로 [중지] 상태로 변경 됨

                     - IP주소 대여 범위 ~ 보조 DNS주소 : 유플러스 공유기의 설정과 동일하게 설정 되어 있음



고급 설정 > 보안 기능 > 공유기 접속/보안관리

유플러스 공유기 하위에 IPTIME 공유기를 연결하였기 때문에

외부에서 IPTIME 공유기 관리를 위해 사용하던 [원경 관리 포트 사용] 기능을 사용할 수 없습니다.

IPTIME 공유기는 내부 네트워크에서 접속하는 형태가 되었기 때문입니다.



그러면 내부 네트워크에서 사용 포트로 접속해주면 됩니다.

- 고급 설정 > 시스템 관리 > 기타 설정 - [공유기 관리 포트] - 기본값 80



즉, 외부네크워크에서 내부 IPTIME 공유기 80번 포트로 접속할 수 있도록

유플러스 공유기에서 포트포워딩 설정을 해주시면 됩니다.

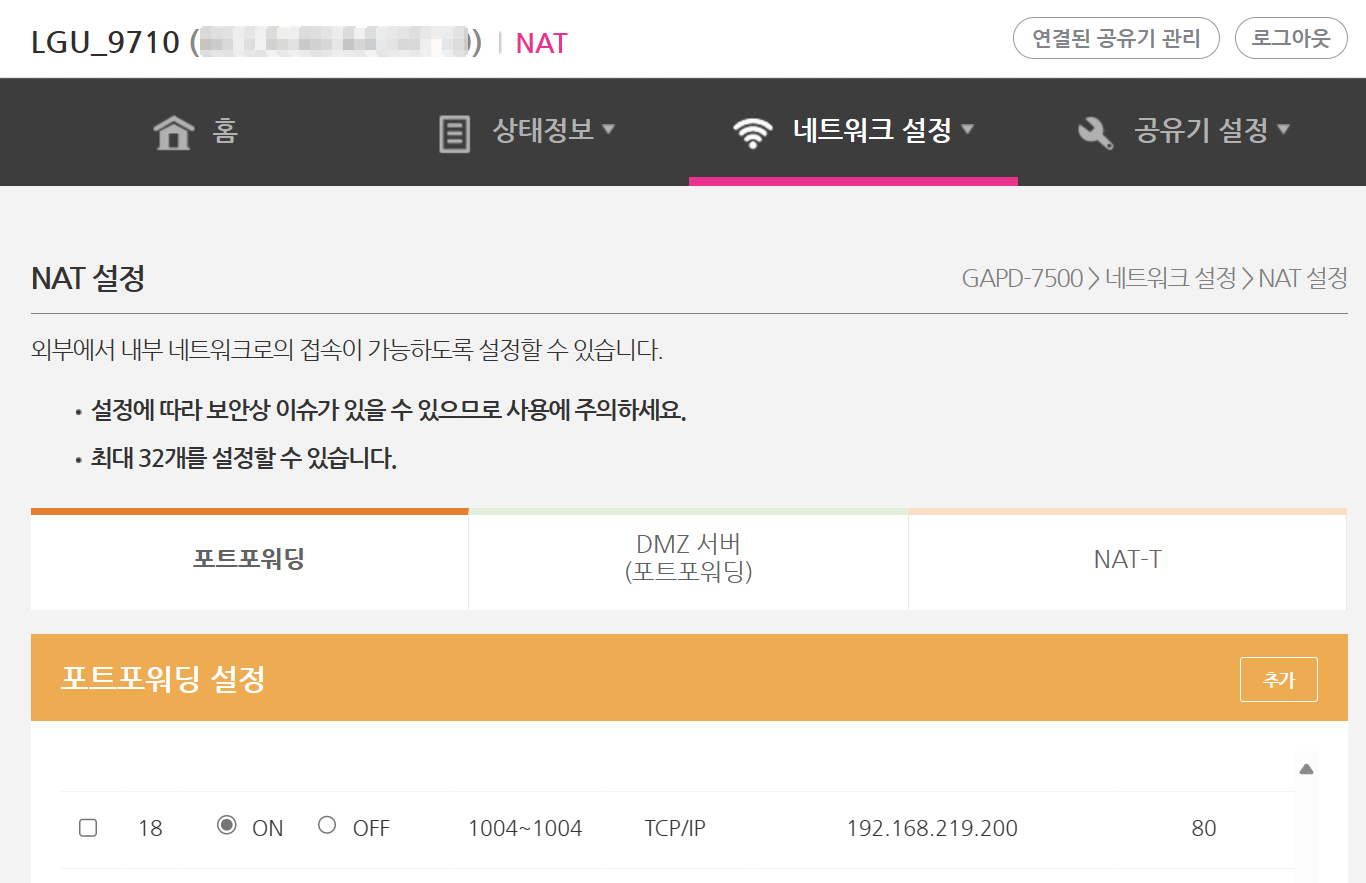

- 네트워크 설정 > NAT 설정 > 포트포워딩 - [추가]

- 서비스 포트: 1004

                      - 외부에서 IPTIME 공유기에 접속 시 사용할 포트 지정

- 프로토콜: TCP/IP

- IP 주소: 192.168.219.200

               - 내부 IPTIME 공유기 주소

- 내부 포트: 80

               - 내부 IPTIME [공유기 관리 포트] 설정 값



이렇게 설정하면 할당받은 공인IP 또는 DDNS + 서비스 포트(1004)를 입력하면 IPTIEM 공유기 화면으로 접속하게 됩니다.

ex) http://sample.iptime.org:1004



ipTIME Mobile 앱 또는 ipTIME WOL 앱에서 위의 주소를 사용하여 접속하거나 WOL기능을 이용할 수 있습니다.



기타 기능 설정

- IPTIME 공유기 DDNS 설정

- IPTIME WOL 기능 설정



해당 기능은 추가적으로 IPTIME 공유기를 활용할 수 있는 기능이고

기존 IPTIME 공유기에서의 설정과 동일하게 진행하면 됩니다.





확인 미완료의 이슈

DMZ 설정

외부에서 접속 시 기본적인 모든 포트를 특정 PC 로 전달하도록 DMZ를 사용하고 있었습니다.

현재도 유플러스 공유기에서 특정 PC로 DMZ를 지정하고

나머지는 NAT - 포트포워딩을 통해 각 장비로 특정 포트를 서비스하고 있습니다.



미완이라는 부분은 현재는 IPTIME 공유기에서도

DMZ설정을 동일한 PC IP로 해두었으며,

포트포워드 설정 역시 유플러스 공유기와 동일하게 구성은 해 둔 상태입니다.



이론적으로는 해당 설정은 무시되어 적용되지 않을 것으로 생각합니다.

최상단 공유기가 이미 DHCP서버로 동작하면서 각 장비에 IP를 할당하고 있고

포트 역시 설정대로 포워딩하고 있을 것이기 때문에

하위 장비 중 하나로만 인식 되고 있는 IPTIME 공유기의 DHCP, NAT, 포트포워드 기능 모두 적용되지 않을 것 같습니다.



하지만 모르겠습니다.

이제 더 구성에 시간을 보내는 것이 힘들어져서 잘 동작하고 있는 지금 상황에서는

확인을 위해 구성을 변경하기가 겁나기 때문에 확인이 어렵습니다. :)





겪어본 문제점

유플러스 공유기 하위에 IPTIME 공유기를 브릿지 모드가 아닌 IPTIME 공유기를 허브 모드로 사용해보니

IPTIME 공유기에 물려있는 장비들에 대해서는 DHCP설정을 제대로 할 수 없었습니다.

유플러스 공유기의 DHCP 설정에서 고정 IP할당 설정이 제대로 진행되지 않았기 때문입니다.



모든 구성을 하고서 네트워크를 테스트 했는데

한 장비에서 지속적으로 네트워크 순단현상이 발생하여 처음에 구성 자체를 잘 못 한 것으로 판단하여

이 때 재구성 등을 하면서 시간을 많이 허비했습니다.



해결이 된 이후에 보니, DHCP 서버의 IP 할당이 제대로 되지 않아

두 개의 장비가 네트워크 장비에 연결 될 때 동일한 IP를 할당받으려고 하는 문제 때문에

순단현상이 발생했던 것 같습니다.

지금은 개별 장비에서 직접 고정IP 설정을 해두고 사용하고 있습니다.
